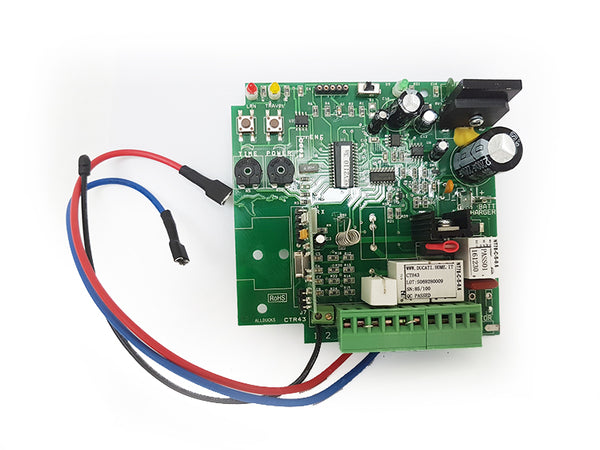

CTH43V (12/24V)

seleziona le versioni disponibili:
€ 118.00EUR

Il costo di spedizione e l'applicazione dell'IVA vengono elaborati alla cassa in base al paese di destinazione e al peso dell'ordine

Scheda elettronica per cancelli scorrevoli con gestione rallentamento / SOFT STOP.

compatibile con motori gamma SLIDE ed EVO.
Alimentazione 12V/24V
Arresto du rilevamento magneti.



Motori compatibili:


  • modelli serie SLIDE
  • SLIDE 843  (sia versione 12V che versione 24V)
  • SLIDE 843 SOLAR (12V)
  • SLIDE 1043  (12V)
  • modelli serie TOWER
  • TWB 800  (sia versione 12V che versione 24V)
  • TWA 800  (sia versione 12V che versione 24V)
  • TWA 800 SOALR (12V)
  • TWB1000 (12V)
  • TWA1000 (12V)

Compatibilità accessori

  • radiocomandi Ducati con protocollo rolling code ( modelli PULT 6203R; 6203P;6202;6208)
  • Selettore a chiave o anche altro comando filato con contatto normalmente  aperto (NO) bistabile
  • fotocellule 12V dc contatto normalmente chiuso (NC)
  • lampeggiante 12/24V  max 10W
  • Antenna esterna
  • CMBAT  modulo carica-batteria, necessario per alimentazione da batteria d'emergenza o da pannello solare ( solo versioni 12V)
  • Batteria d'emergenza BAT0712 12V 7A (solo associata a modulo CMBAT in opzione)
  • Pannello solare SOLAR1012 12V min 10W (solo associata a modulo CMBAT + batteria BAT0712 in opzione) compatibile solo con versioni 12V
  • Modulo GSM per comando apertura da cellulare
  • GSM INTERCOM  CITOFONO GSM con chiamata a  cellulare  comando apertura da cellulare

CARATTERISTICHE:

  • Gestione del movimento FAST con immediata alta velocità di manovra e SOFT STOP (rallentamento) in battuta.
  • Regolazione del punto di inizio del rallentamento
  • Inversione di marcia in caso di impatto su di un ostacolo o intervento fotocellule durante la fase di chiusura
  • ALIMENTAZIONE DA BATTERIA D'EMERGENZA Funziona autonomamente in caso di black-out mediante alimentazione da batteria d'emergenza. Attenzione: per poter alimentare da batteria*  è necessario aggiungere anche il modulo carica-batteria articolo: CMBAT* (*= accessorio optional). Nota:  per le versioni a 24V, in  caso di lalimentazione da batteria d'emergenza  con 1 modulo CMBAT e 1 batteria 12V,  il motore procederà sempre e solo ad 1 velocità lenta, mentre per  avere la funzione di doppia velocità anche in costanza di alimentazione da batteria è necessario utilizzare 2 batterie 12V collegate in serie).
  • ALIMENTAZIONE DA PANNELLO SOLARE mediante il modulo esterno optional CMBAT* è anche possibile alimentare il motoridutore da pannello solare**. ** solo versioni 12V
  • Prodotto certificato e a norma su tutti i punti delle normative europee vigenti. Certificazioni NEMKO e INTERTEK disponibili a richiesta. La sicurezza è garantita da un sistema di rilevamento ostacolo e controllo pressione. In caso di contatto con un ostacolo il cancello si ferma immediatamente e inverte il senso di marcia. Non sono più necessarie le fotocellule che rimangono un accessorio optional aggiuntivo non obbligatorio (vedi ultime normative europee EN13241-1:2003 +A1 (Aprile2011) EN12453:2002 EN12445:2000).
  • SICUREZZA ANTI PRESSIONE Sistema integrato di rilevamento amperometrico anti-pressione su ostacolo : nel pieno rispetto delle vigenti normative europee: EN 12453:2002 EN12455:2000. In caso di impatto, l'ostacolo viene rilevato immediatamente e la pressione esercitata viene limitata e subito arrestata in modo da non creare rischio o danni fisici alle persone. Le fotocellule non sono più obbligatorie ma rimangono un valido ausilio opzionale per evitare il contatto con l'ostacolo ( spec. autovetture)
  • FINE CORSA MAGNETICO Doppio fine corsa magnetico determina il punto preciso di arresto del cancello in posizione aperto e chiuso.
  • MODALITA DI CHIUSURA AUTOMATICA le manovre possono essere comandate dal radiocoamando o da selettore a chiave / atri comandi filati in modalità passo-passo (1 impulso apre-un impulso chiude) o in modalità Richiusura automatica. E' possibile regolare il tempo di pausa prima della richiusura, da 1 a 100 secondi
  • REGOLAZIONE POTENZA DEL MOTORE mediante potenziometro ruotando in senso orario il potenziometro si aumenta la potenza e si diminuisce la sensibilità in caso di impatto su di un ostacolo
  • APERTURA PEDONALE è possibile programmare un tasto del radiocomando (o un comando cablato come il selettore a chiave) per comandare l'apertura parziale del cancello (1m circa) e permettere il passaggio ai soli pedoni.
  • Sistema di radio trasmissione Rolling code DUCATI (radioricevitore e cavo antenna integrati a bordo scheda)
  • Sistema di auto-apprendimento dei radiocomandi: basta premere un pulsante per memorizzare i radiocomandi nella centralina
  • La sicurezza è garantita da un sistema di rilevamento ostacolo e controllo pressione. In caso di impatto su un ostacolo è la stessa automazione a rilevarlo e limitando la pressione e fermandosi immediatamente. Non sono più obbligatorie le fotocellule che rimangono un accessorio di sicurezza facoltativo che si può aggiungere a piacere e serve per prevenire il contatto con un eventuale ostacolo lungo la corsa, in fase di chiusura del cancello. Vedi attuali normative europee EN13241-1:2003 +A1( Aprile2011) EN12453:2002 EN12445:2000. Le fotocellule sono sopratutto utili per prevenire il contatto con un veicolo che attraversi il passo carraio mentre il cancello si sta chiudendo in modo da evitare graffi alla carrozzeria.

CTH43V ( 12/24V)  Scheda elettronica



Alimentazione
da rete ac 230V attraverso trasformatore toroidale; da batteria d'emergenza o da pannello solare + batteria mediante modulo optional CMBAT
Tensione nominale
12V/ 24V
Gestione dell'alimentazione da batteria integrata a bordo scheda
-necessita di modulo esterno opzionale CMBAT
Gestione dell'alimentazione da pannello solare integrata a bordo scheda
-necessita di modulo esterno opzionale CMBAT
Assorbimento in stand-by
0.012A
Fusibile di protezione
√ 10A T
fusibile di protezione ingresso alimentazione
0.8A T(1.2A T)
Trasformatore toroidale
105W
Radio ricevitore
2 canali rolling code
Capacità di memoria dei radiocomandi
10
Protocollo di radio trasmissione DUCATI rolling code 433MHz
Auto-apprendimento radiocomandi
mediante 1 tasto a bordo scheda
Cavo antenna a bordo scheda
Morsetti per ingresso antenna esterna
Modalità di funzionamento passo passo
√ ( 1 impulso apre, 1 impulso chiude)
Modalità di funzionamento con chiusura automatica
√ tempo di pausa variabile 1-100 sec
DUCOSAFE sistema di rilevamento amperometrico degli ostacoli
Regolazione potenza motore/ sensibilità di rilevamento di un ostacolo
ARS sistema inversione senso di marcia su un ostacolo
SOFT STOP rallentamento in battuta
FAST motore con alta velocità di movimento
√
Fine corsa magnetici
√
Ingresso contatto fotocellule di sicurezza  (attive durante la manovre di  chiusura
√ ingresso contatto NC (normalmente chiuso)
ingresso contatto per l'avvio di un ciclo di manovra (contatto NO)

ingresso contatto per l'avvio di un ciclo di manovra pedonale ( contatto NO)

ingresso contatto per un pulsante di STOP d'emergenza ( contatto NC)
-
uscita per luce lampeggiante
12V/24V max10W. in chiusura lampeggia velocemente, in apertura lampeggia lentamente



Clicca qui per il manuale d'installazione

Clicca qui per vedere il video degli apricancelli gamma SLIDE
