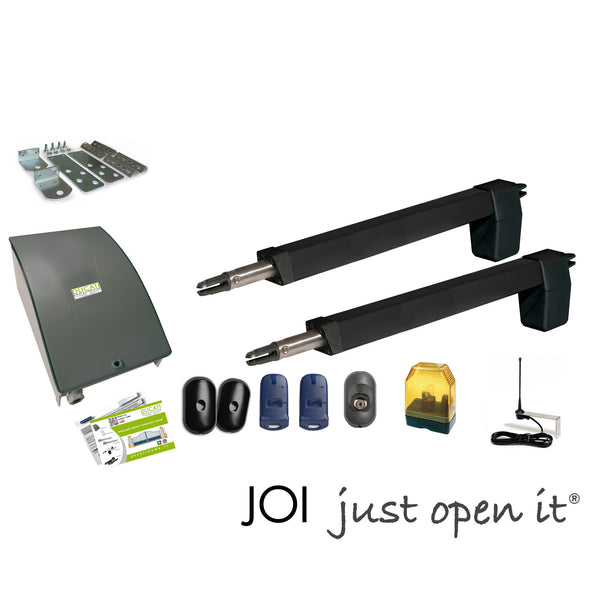

HC812-400

QUESTO KIT VI OFFRE:

• Prodotto 100% italiano, con servizio assistenza cortese, competente e garanzia diretta del produttore.

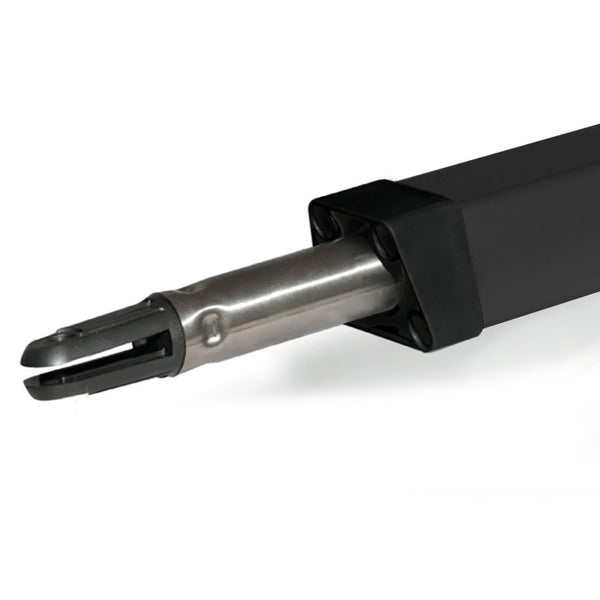

• Pistoni telescopici per maggior forza di leva e minor sforzo meccanico del sistema.
• Modalità di funzionamento passo passo (apre-stop-chiude-stop) o con ri-chiusura automatica con tempo di pausa regolabile da 1 a 100 secondi (ruotando un potenziometro si imposta il tempo desiderato).

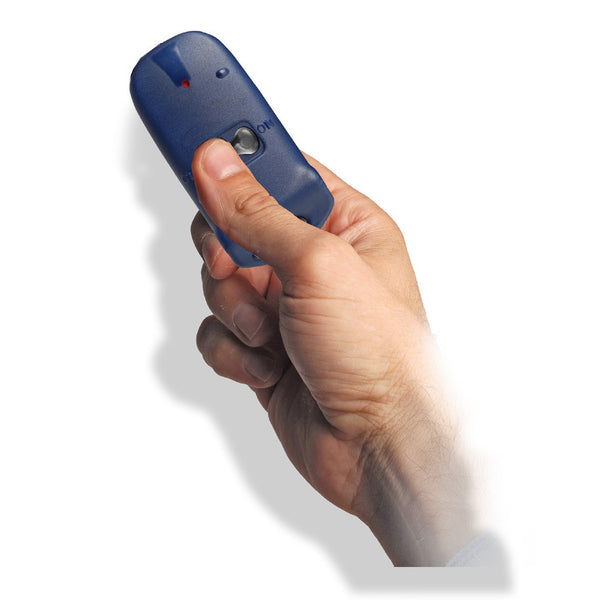

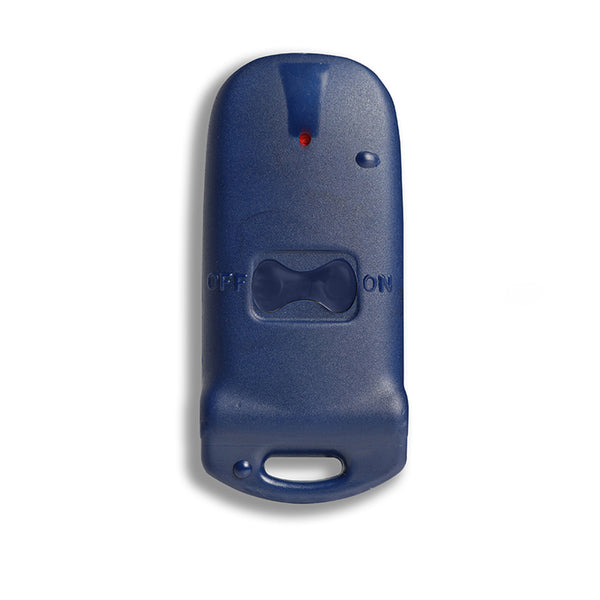

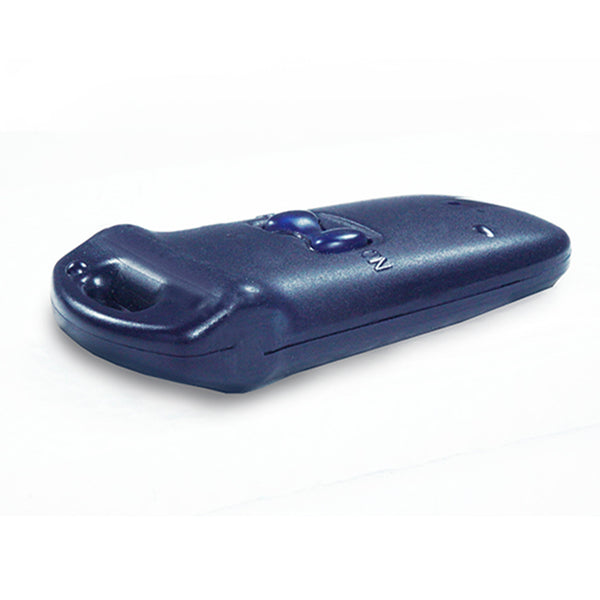

• Apertura pedonale (apertura parziale di 1 sola anta per permettere il passaggio pedonale) comandabile da radiocomando o da comando cablato.
• Regolazione della potenza dei motori: è possibile aumentare o diminuire la potenza di spinta/sensibilità in caso di impatto su di un ostacolo.

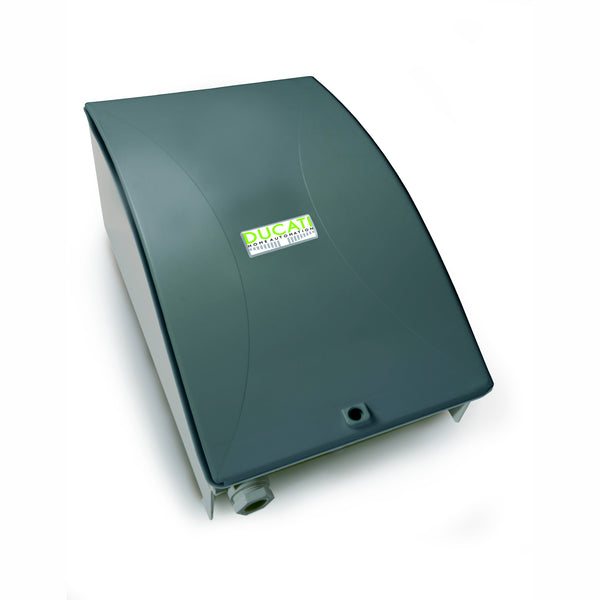

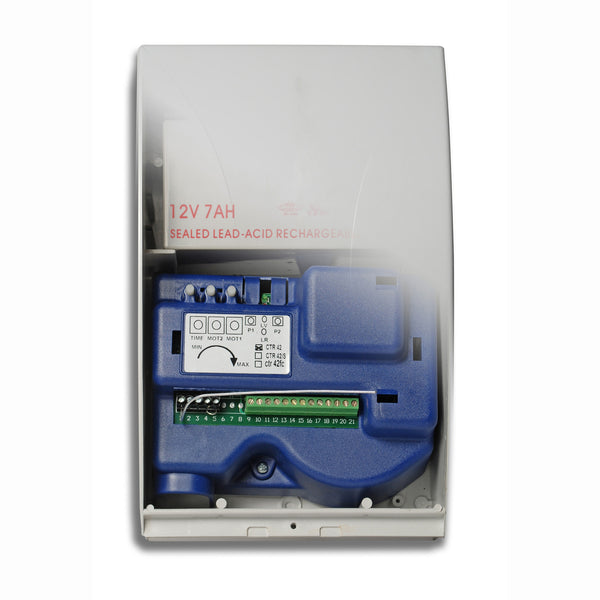

• Centrale di comando con vano per alloggio batteria d'emergenza integrato.
• Funziona autonomamente in caso di black-out mediante alimentazione da batteria d'emergenza. Attenzione: per poter alimentare da batteria* 12V 7A è necessario aggiungere anche il modulo carica-batteria articolo: CMBAT* (accessori optional).
• Possibilità di collegare una luce di cortesia esterna (p.es. luce giardino) che si accende all'attivazione dei motori e si spegne automaticamente.
• Blocco automatico delle ante in chiusura: non serve elettro-serratura per mantenere chiuso il cancello.
• Il kit è comunque compatibile con l'uso di un' elettro-serratura 12V ac. Attenzione in caso di black.out e con sistema alimentato da batteria d'emergenza, l'elettro-serratura standard non è compatibile. Per poter funzionare con elettro-serratura anche in situazione d'emergenza, alimentato da batteria è necessario utilizzare una serratura elettrica con booster.

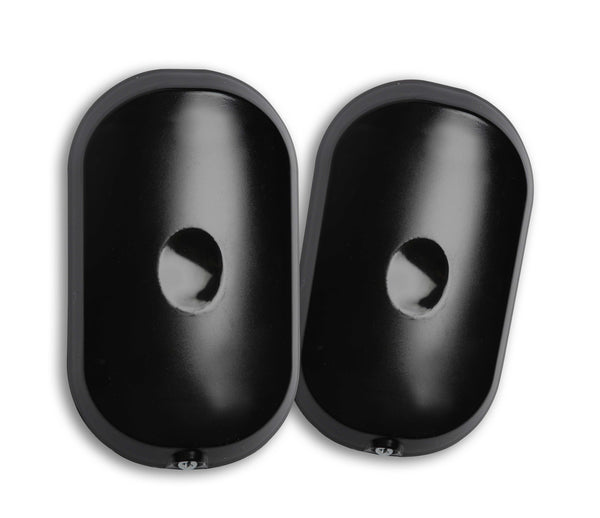

• La sicurezza è garantita da un sistema di rilevamento ostacolo e controllo pressione. In caso di impatto su un ostacolo è la stessa automazione a rilevarlo e limitando la pressione e fermandosi immediatamente. Non sono più obbligatorie le fotocellule che rimangono un accessorio di sicurezza facoltativo che si può aggiungere a piacere e serve per prevenire il contatto con un eventuale ostacolo lungo la corsa, in fase di chiusura del cancello. Vedi attuali normative europee EN13241-1:2003 +A1(Aprile2011) EN12453:2002 EN12445:2000. Le fotocellule sono sopratutto utili per prevenire il contatto con un veicolo che attraversi il passo carraio mentre il cancello si sta chiudendo in modo da evitare graffi alla carrozzeria.
• Prodotto certificato e a norma su tutti i punti delle normative europee vigenti. Certificazioni NEMKO e INTERTEK disponibili a richiesta.
• L'installazione è semplice e rapida e richiede l'intervento di un elettricista solo per il collegamento del cavo di alimentazione dalla rete 230V (o 110V su richiesta).

Motori elettromeccanici in corrente continua 12V, vantaggi:

• Grande coppia motore.
• Avvio immediato a tutte le temperature.
• Nessun pericolo di folgorazione.
• Preciso controllo del movimento e massima sicurezza.
• Ideali per uso intensivo-continuativo.

SPECIFICHE TECNICHE E LIMITI DI IMPIEGO

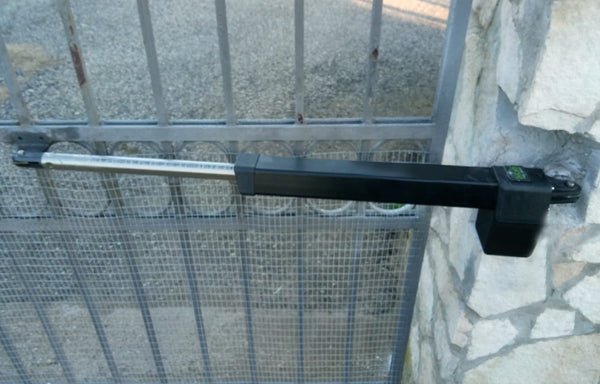

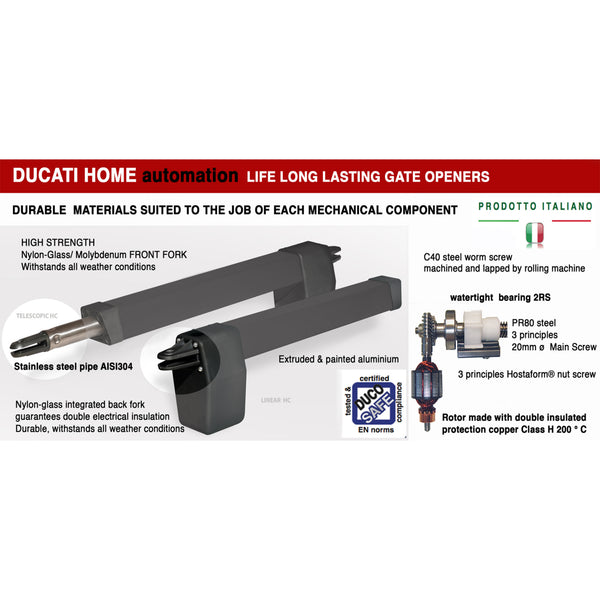

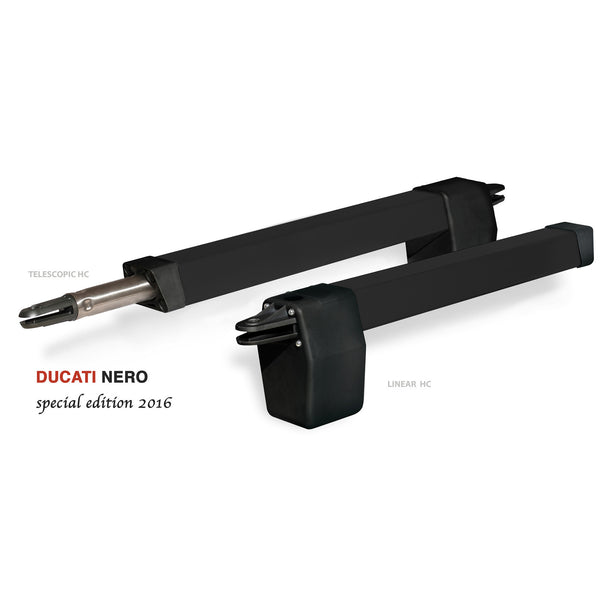

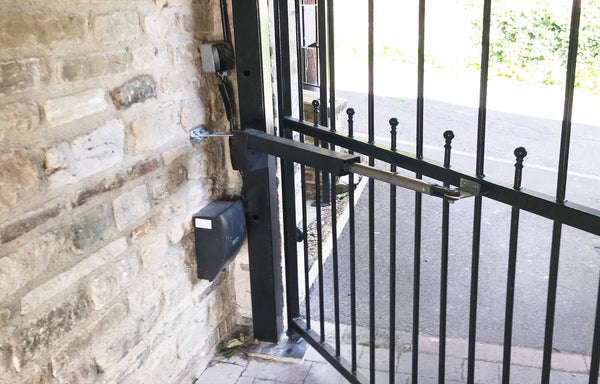

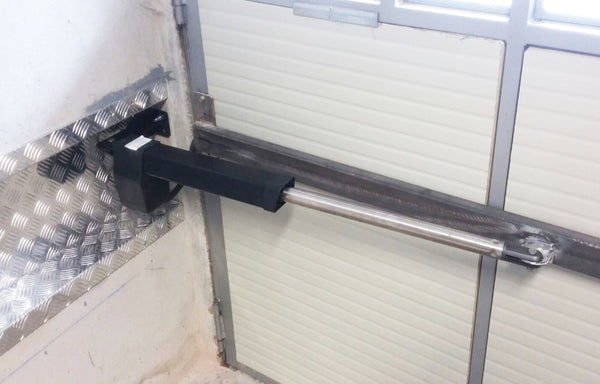

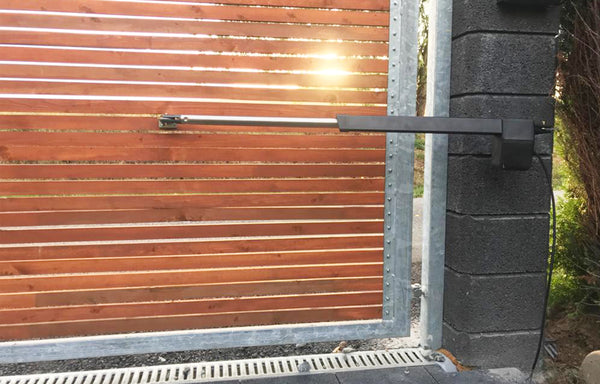

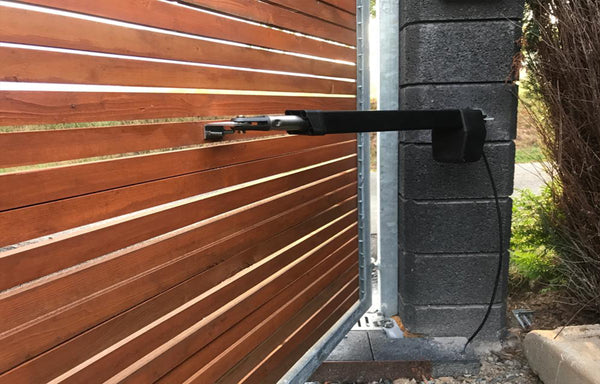

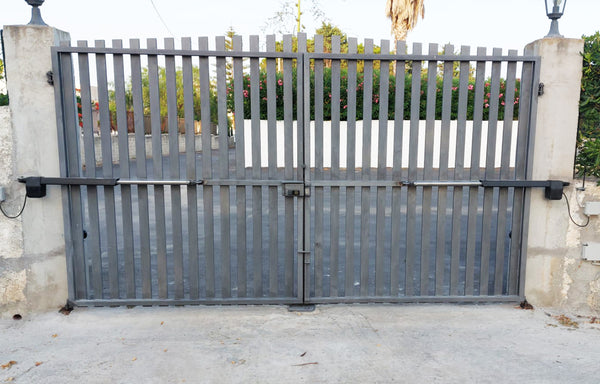

• Apricancello elettromeccanico a vite senza fine, irreversibile, in bassa tensione con attuatori lineari telescopici 12V corsa 400mm.
• Alimentazione da rete 230V (o110V su richiesta).
• Temperatura d'esercizio: -20°C/+50°C.

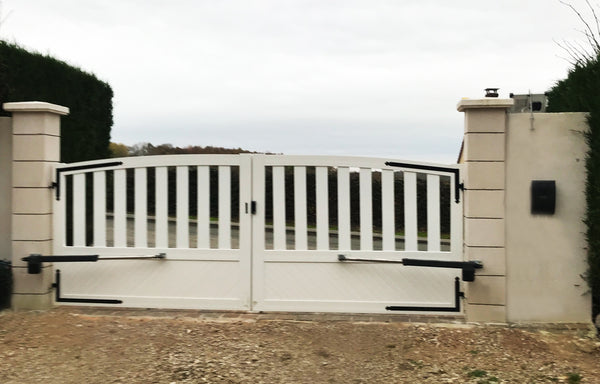

• Limiti di impiego: Max. 2 ante da 3,5m di lunghezza ognuna (tot cancello 7m/700kg).
• La motorizzazione arresta il movimento grazie a un rilevamento amperometrico, è dunque necessario che la struttura sia provvista di fermi meccanici fissati a terra che fermino le ante in posizione cancello chiuso e cancello aperto. Su richiesta sono disponibili le versioni FC con fine corsa meccanici a bordo motore.

DATI TECNICI ATTUATORE HC412

NOTA: Il sistema arresta il movimento su rilevamento amperometrico (toccando un ostacolo i motori si fermano e rimangono fermi) è dunque necessario predisporre delle battute meccaniche fissate al suolo che fermino le ante in posizione cancello chiuso e cancello aperto. Scegliendo la variante di prodotto versione FC verrà fornito l'attuatore con fermo meccanico integrato a bordo per la posizione cancello aperto (stelo telescopico retratto). Non è previsto, su questo modello poter integrare un fine corsa integrato per la posizione cancello chiuso (con stelo telescopico estroflesso) è pertanto necessario sempre prevedere una battuta di arresto meccanico dell’anta da fissare al suolo per la posizione cancello chiuso (attuatore con pistone estroflesso).

Tabella dati tecnici CTH42

Clicca qui per scaricare il manuale d'installazione generale

HC812-400

manuale attuatore modello HC412

MANUALE CTH42VIDEO CTH42

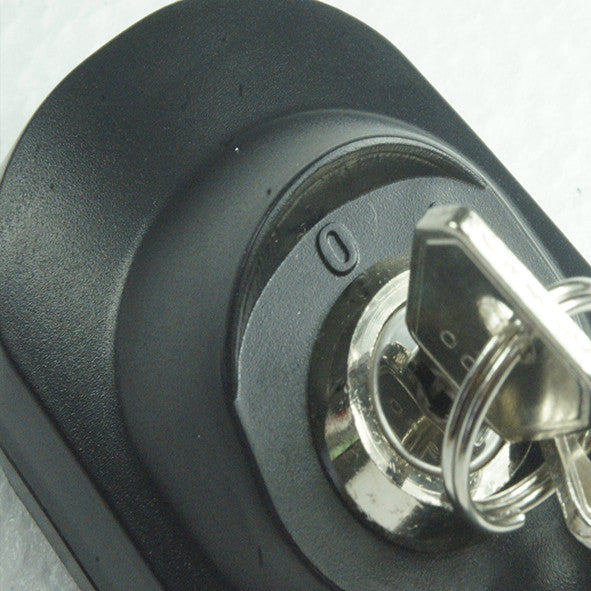

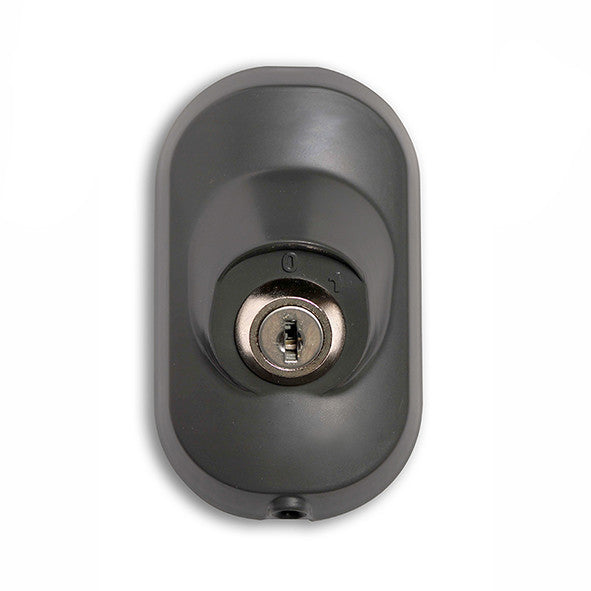

Istruzioni radiocomandi Istruzioni lampeggiante lampeggiante Manuale SELETTORE A CHIAVE Istruzioni fotocellule
