Automatic Gate Openers, Garage Door Openers and French Window Shuttered Doors
seleziona le versioni disponibili:
Dark gray (anthracite)
Dark gray (anthracite)
SIlver (light gray)
€ 460.00EUR

Il costo di spedizione e l'applicazione dell'IVA vengono elaborati alla cassa in base al paese di destinazione e al peso dell'ordine

  • Per cancelli a 2 ante battenti fino a 4m max 350 kg per anta
  • Attuatori lineari con finiture in acciaio inox e ampia gamma di accessori
  • In versione FC, offre doppio fine corsa meccanico integrato ideale se non si dispone di fermi a terra
  • Per cancello che si apre verso l'interno o verso l'esterno
  • Con motori elettromeccanici da 12V cc corsa 500mm
  • Centrale di comando con una buona gamma di regolazioni disponibili
  • Funzioni: accesso pedonale, compatibile con serratura elettronica e luce di cortesia
  • DUCO SAFE: il sistema di sicurezza anti-pressione su ostacoli conforme alle norme EU
  • ECOLOGICO: risparmio energetico. assorbimento in stand-by: solo 0,012 A

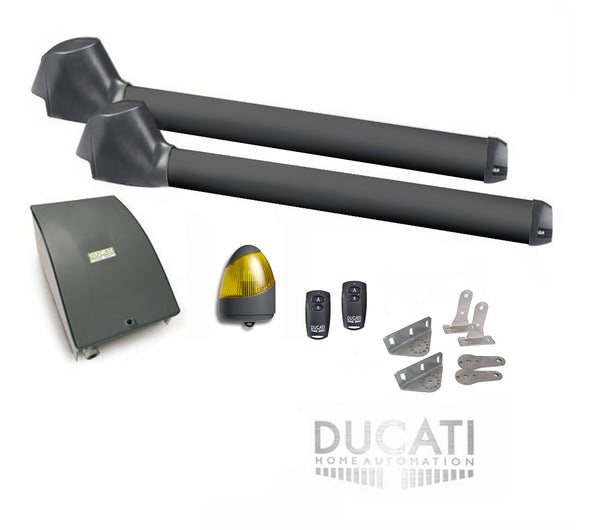

kit adatto a cancelli a 2 ante battenti da max 4m/350kg ogni anta.

Questo modello offre attuatori lineari con corsa 600mm. Nella versione FC offre fine corsa integrati per posizione cancello aperto/chiuso. Kit  con scheda elettronica CTH42 dalle funzioni di livello medio e composizione del kit "essenziale" ulteriori accessori possono essere aggiunti al kit a piacere acquistandoli separatamente.

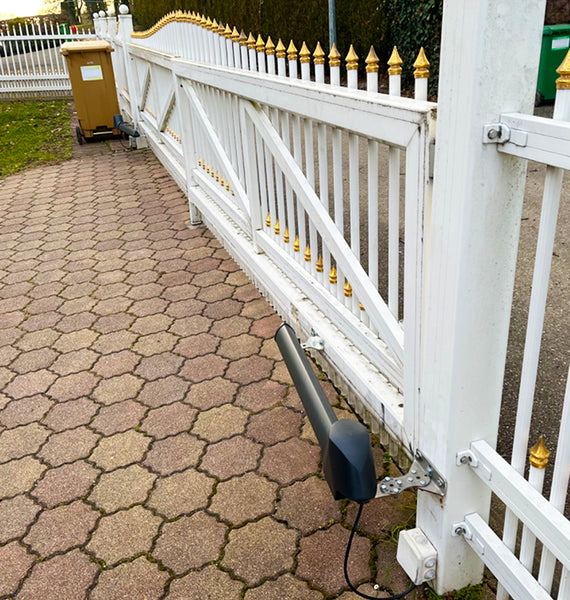

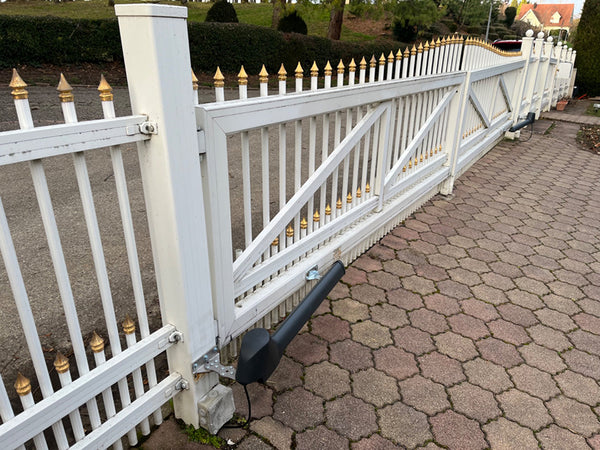

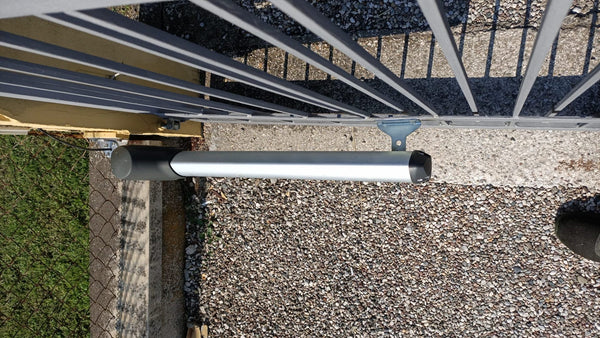

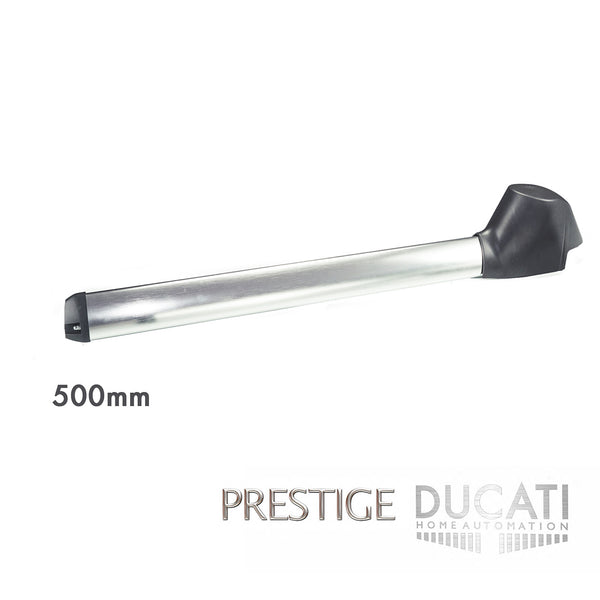

  • 2 x EVo700 attuatori elettromeccanici lineari 12V con corsa 500mm forniti con 1m di cavo bipolare H05RN-F 2 x 1mmq e staffe di fissaggio multi-posizione.

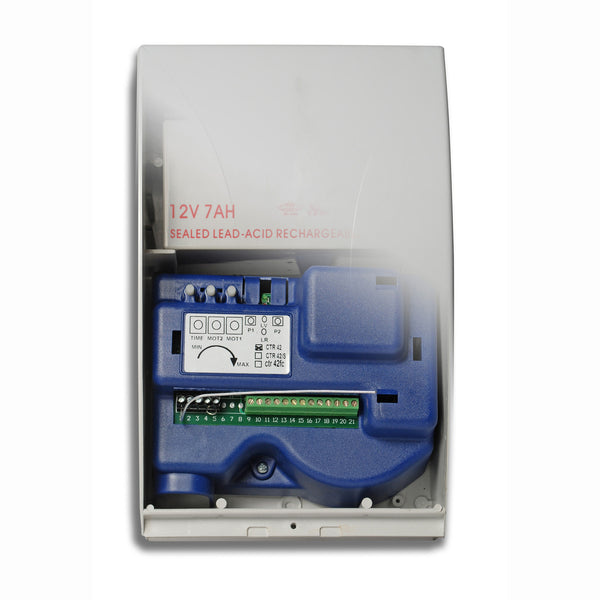

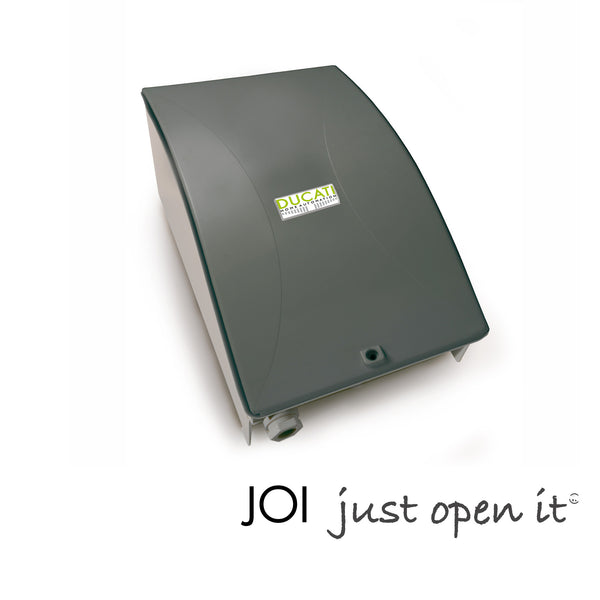

  • 1 x 7855 centrale di comando con trasformatore toroidale e scheda elettronica CTH42 (ricevitore radio rolling code e cavo antenna integrati a bordo scheda).

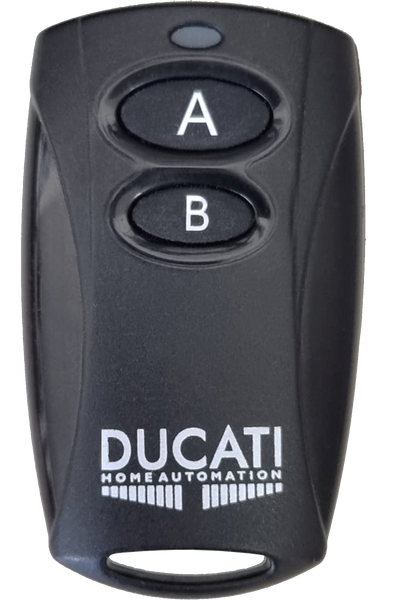

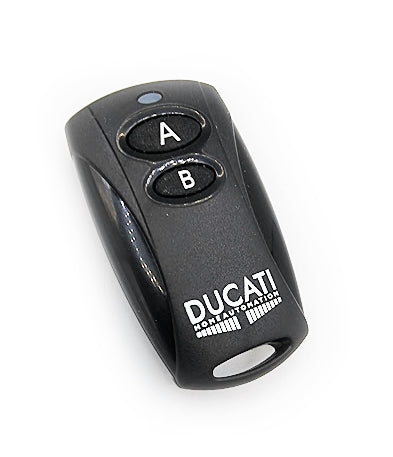

  • 2 x 6203 Roll radiocomandi a 2 canali rolling code DUCATI (oltre 3 miliardi di combinazioni per una massima sicurezza).

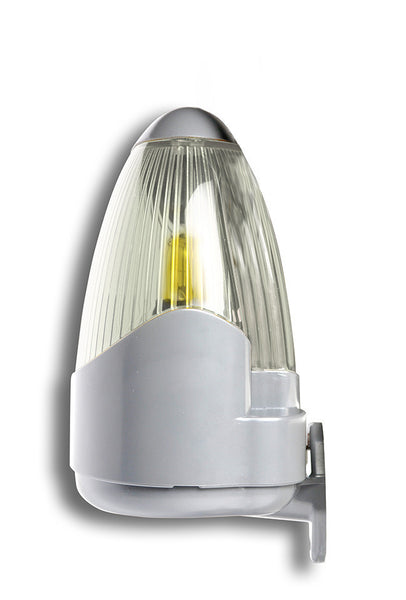

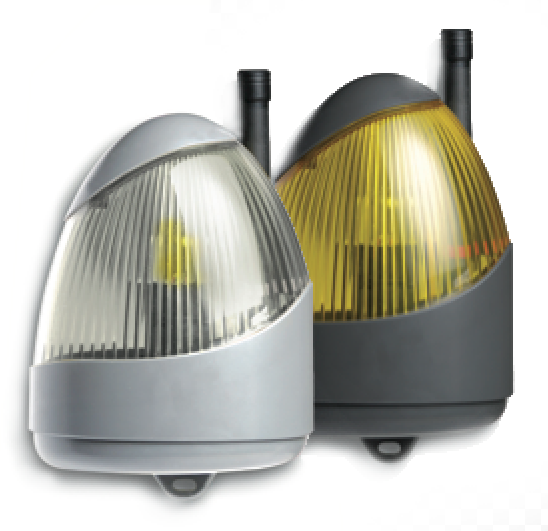

  • 1 x HC7500 lampeggiante.
  • 1 chiave trilobata per sblocco manuale d'emergenza.
  • 1 x manuale d'istruzioni.
  • * rimangono esclusi dalla fornitura i cavi elettrici e i tasselli per fissare i componenti al pilastro/cancello in quanto devono essere acquistati della lunghezza e tipologia adatta alle misure e materiali della vostra struttura.
  • Attuatori con lunga corsa permettono versatilità d'impiego e nella versione FC offrono doppio fine corsa meccanico integrato nello stelo che permette di omettere i fermi meccanici a terra altrimenti necessari per determinare la posizione di arresto cancello aperto/cancello chiuso.
  • Prodotto 100% italiano, con servizio assistenza cortese, competente e garanzia diretta del produttore.
  • Modalità di funzionamento passo passo (apre-stop-chiude-stop) o con ri-chiusura automatica con tempo di pausa regolabile da 1 a 100 secondi.
  • Apertura pedonale (apertura parziale di 1 sola anta per permettere il passaggio pedonale) comandabile da radiocomando o da comando cablato.
  • Regolazione della potenza dei motori: è possibile aumentare o diminuire la potenza di spinta/sensibilità in caso di impatto su di un ostacolo.
  • Centrale di comando con vano per alloggio batteria d'emergenza integrato.
  • Funziona autonomamente in caso di black-out mediante alimentazione da batteria d'emergenza. Attenzione: per poter alimentare da batteria* 12V 7A è necessario aggiungere anche il modulo carica-batteria articolo: CMBAT* (*accessorio optional).
  • Possibilità di collegare una luce di cortesia esterna (p.es. luce giardino) che si accende all'attivazione dei motori e si spegne automaticamente.
  • Blocco automatico delle ante in chiusura: non serve elettro-serratura per mantenere chiuso il cancello.
  • Il kit è comunque compatibile con l'uso di un' elettro-serratura 12V ac. Attenzione in caso di black.out e con sistema alimentato da batteria d'emergenza, l'elettro-serratura standard non è compatibile.
  • La sicurezza è garantita da un sistema di rilevamento ostacolo e controllo pressione. In caso di impatto su un ostacolo è la stessa automazione a rilevarlo e limitando la pressione e fermandosi immediatamente. Non sono più obbligatorie le fotocellule che rimangono un accessorio di sicurezza facoltativo che si può aggiungere a piacere e serve per prevenire il contatto con un eventuale ostacolo lungo la corsa, in fase di chiusura del cancello. Vedi attuali normative europee EN13241-1:2003 +A1(Aprile2011) EN12453:2002 EN12445:2000. Le fotocellule sono sopratutto utili per prevenire il contatto con un veicolo che attraversi il passo carraio mentre il cancello si sta chiudendo in modo da evitare graffi alla carrozzeria.
  • Prodotto certificato e a norma su tutti i punti delle normative europee vigenti. Certificazioni NEMKO e INTERTEK disponibili a richiesta.
  • L'installazione è semplice e rapida e richiede l'intervento di un elettricista solo per il collegamento del cavo di alimentazione dalla rete 230V (o 110V su richiesta).

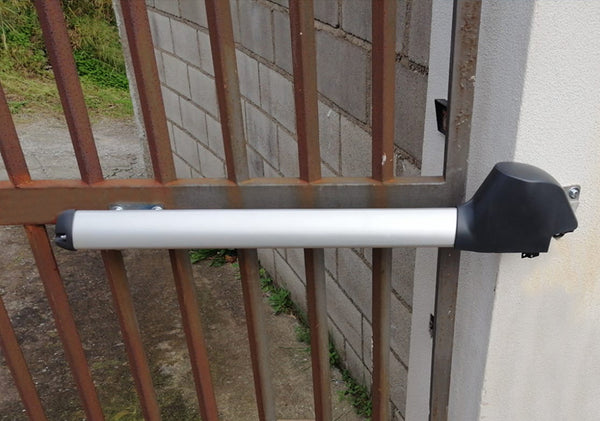

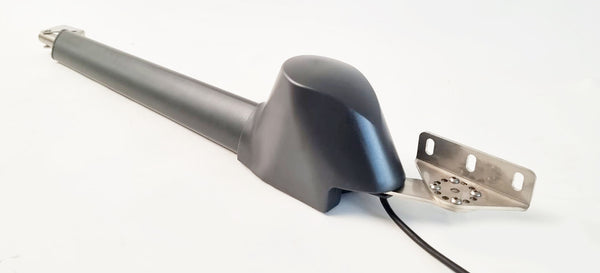

ATTUATORE ELETTROMECCANICO EVO 700


Tensione nominale

12V (24V)
Potenza assorbita in funzione 120W (240W)
Spinta massima 2400N (4800N)
Lunghezza corsa 500mm
Velocità
1,5mm (2cm/sec)
Con pistone telescopico -
Utilizzo Continuativo intensivo
Temperatura di funzionamento -20°C/+50°C
Limite d’utilizzo: lunghezza massima dell'anta 4m ogni anta
Limite d’utilizzo: peso massimo dell’anta 250kg ogni anta
Angolo di apertura massimo 137°
Auto-bloccaggio dell’anta a cancello fermo  √ Attuatore irreversibile
Sistema di blocco per movimentazione manuale d'emergenza √ Con chiave trilobata universale
Compatibile con apertura del cancello verso l'esterno

NOTA: l'attuatore si fermerà tramite sistema di rilevazione amperometrico: richiede pertanto limiti meccanici da installare sul pavimento per fermare l'ala del cancello in posizione aperta e chiusa. Il modello di attuatore speciale nella versione "FC" è dotato di limiti meccanici di bordo per la posizione dell'ala aperta e chiusa.

CTH42 TABELLA DATI TECNICI SCHEDA


Tensione nominale

230-240V/50-60Hz o (110V/60Hz)
Watt del trasformatore toroidale 105W
Fusibile di protezione √10AF
Fusibile di protezione del trasformatore 0,8AT
Utilizzo su cancello 1 anta/2 ante
Uscita alimentazione servizi 12V
Consumo in stand-by 12mA
Ricevitore radio 2 canali
Capacità di memoria dei radiocomandi 10 codici
Protocollo di radio trasmissione DUCATI rolling code
Frequenza radio 433,92MHz
Auto-apprendimento dei radiocomandi
Cavo antenna integrato a bordo scheda
Ingresso antenna esterna
Modalità di funzionamento automatica √ Con tempo di pausa regolabile da 100 sec.
Modalità di funzionamento passo passo √ (1 impulso apre, 1 impulso chiude)
Regolazione della potenza dei motori √ Mediante potenziometro
DUCO SAFE sistema di sicurezza: se il sistema rileva un ostacolo durante la manovra, il sistema arresta il movimento al fine di garantie l'incolumità degli utenti
Conforme alle normative europee in vigore
Uscita per luce di cortesia temporizzata (60 sec.)
Uscita per luce lampeggiante √ Lampadina 12V max 10W lampeggio veloce in chiusura, lampeggio lento in apertura
Uscita elettroserratura √  12V dc
Attenzione: l'uscita elettroserratura è in corrente continua , è quindi necessario che l'elettroserratura sia dotata di booster che trasformi la tensione d'uscita dc in ac
Ingresso fotocellule del fascio di sicurezza (contatto NC) √ Contatto NC normalmente chiuso
Un ingresso START a ciclo completo (NO contact)
Ingresso START ciclo pedonale ( N contact)
Uscita per il backup aggiuntivo opzionale della batteria di gestione e modulo CMBAT


Clicca qui per scaricare il manuale d'installazione generale

CTH42 manuale scheda elettronica

6203Roll schema radiocomandi

cth42 video manual

EVO700 per scaricare il manuale di installazione dell'attuatore
